FACULTATEA DE ARHITECTURA

Desemati in perspectiva urmatoarele corpuri geometrice, grupate intr-un ansamblu echilibrat, presupus in stare de imponderabilitate (fara suport): un cub, o piramida si o sfera, toate trei din ipsos si trei cilindri din metal. Dimensiunile corpurilor geometrice si pozitia sursei de lumina sunt la alegere.

Tema 1:
Se da un cub cu muchia de 8 cm si baza in planul orizontal de proiectie. In el se introduce un con circular drept cu raza bazei de 4 cm inscrisa in baza cubului si inaltimea de 8 cm. Sa se deseneze sfera cea mai mare care intra intre con si cub. Se cere dubla proiectie ortogonala cu pastrarea tuturor constructiilor ajutatoare.

Tema 2:

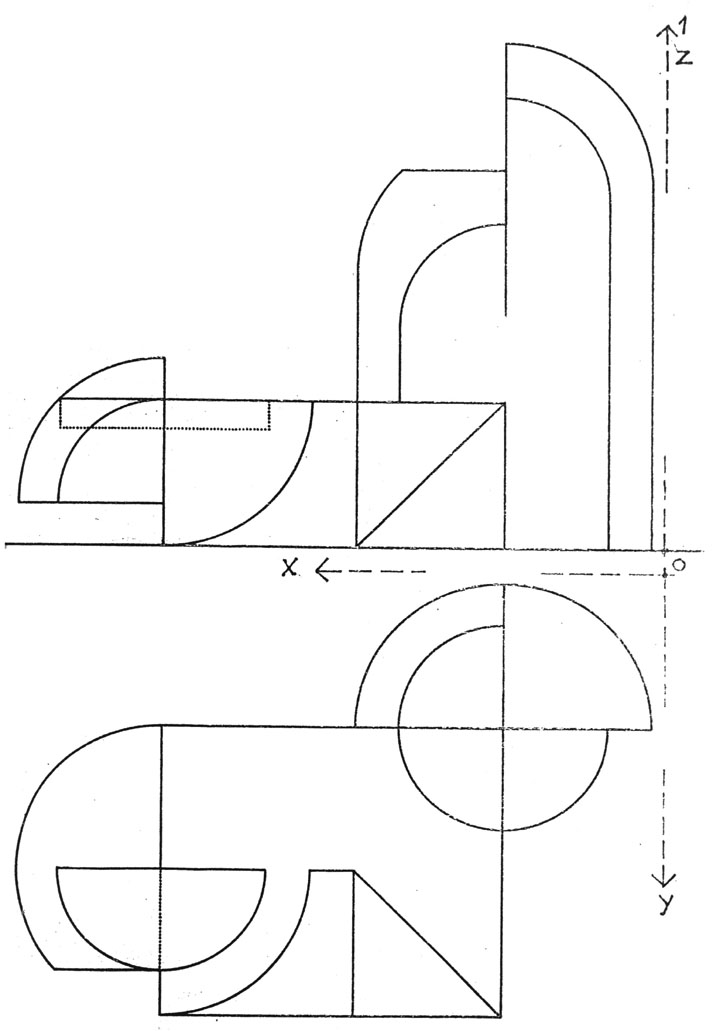

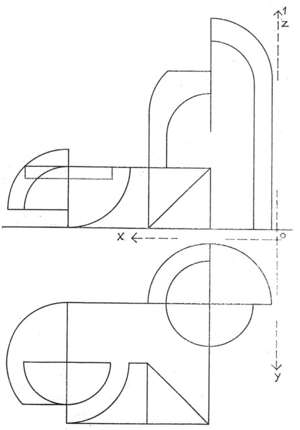

Sa se deseneze in axonometrie izometrica ortogonala ansamblul volumetric reprezentat in proiectiile alaturate: dimensiunile se maresc de 1,5 ori.
