FACULTATEA DE ARHITECTURA SI URBANISM

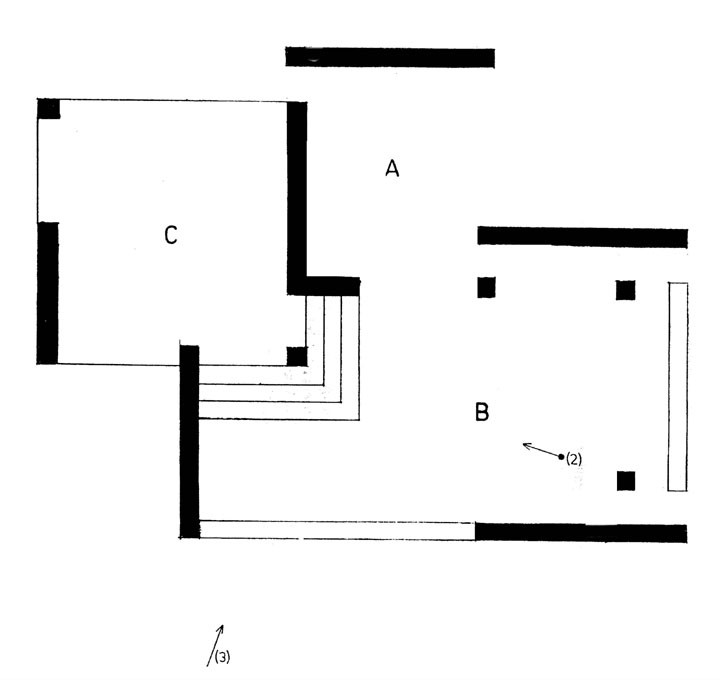

Se da planul unei machete din ipsos, asezata pe o suprafata orizontala, reprezentand o constructie cu 3 spatii interioare (A, B, C) ale caror volume exterioare rezultate vor avea inaltimi diferite. Se va considera ca grosimea planseelor este egala cu grosimea peretilor. Inaltimile volumelor si ale golurilor in pereti vor fi propuse de candidati.

Se cere:

1. o elevatie (fatada in proiectie ortogonala) conform indicatiei din plan, directia (1).
2. o reprezentare a spatiului interior vazuta din punctul (2) dupa directia marcata in plan.
3. c) o reprezentare exterioara a volumelor vazute din directia (3), valorata (umbre).

Se precizeaza ca:

• cele doua reprezentari in perspectiva (b, c) vor fi privite de la o cota egala cu circa 1/4 din inaltimea spatiului (B) masurata de la suprafata orizontala.
• toate piesele vor fi desenate in creion (grafit) pe hartia cu latura lunga asezata orizontal, iar dispunerea acestora pe plansa, ramane la alegerea candidatilor.

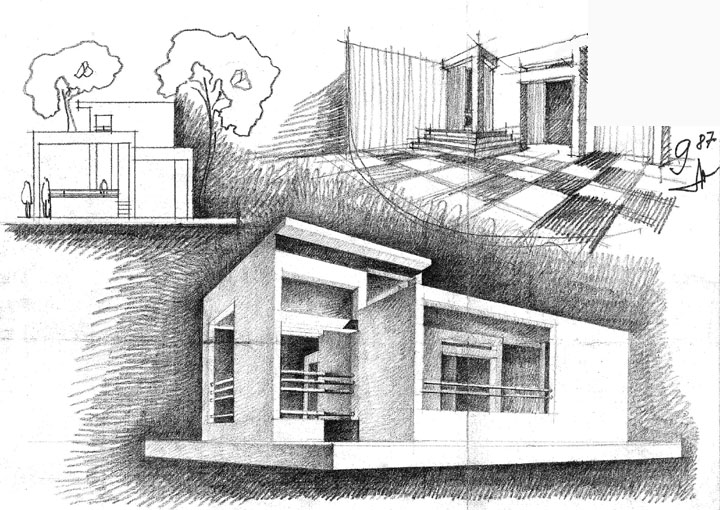

Lucrare de concurs
