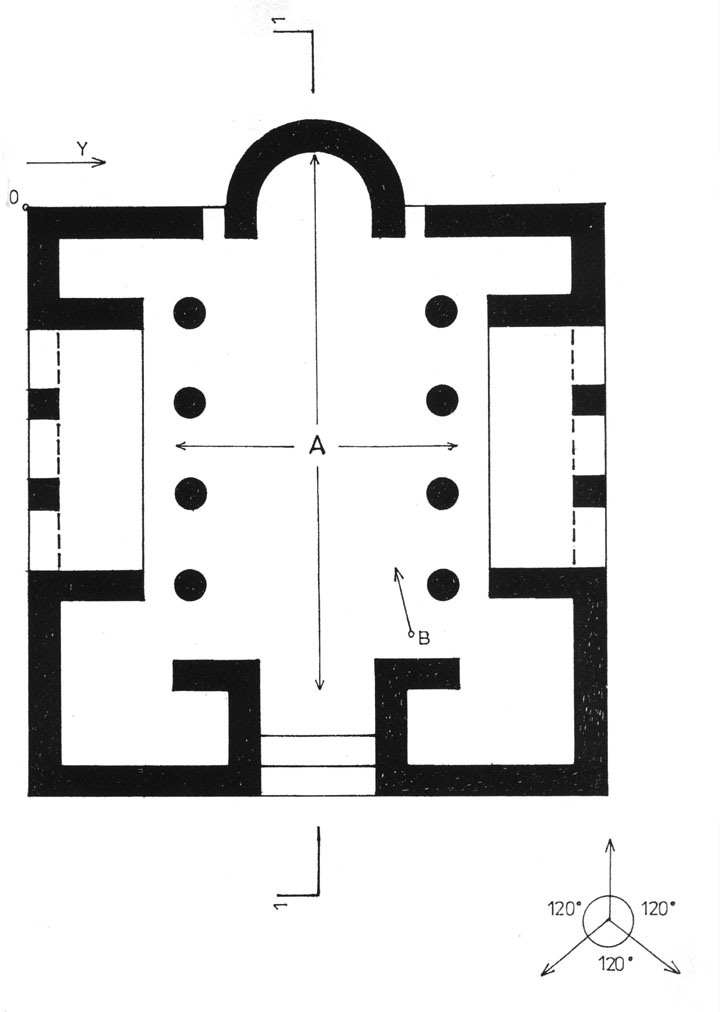

Se da planul unei machete din ipsos asezate pe o suprafata orizontala, reprezentand o constructie cu mai multe spatii. Singurul spatiu acoperit este cel central, marcat in plan cu (A). Grosimea acoperirii va fi egala cu grosimea peretilor. Inaltimea elementelor verticale (pereti, stalpi, coloane) precum si modul de acoperire a spatiului central vor fi propuse de catre candidat.

Elementele care nu au fost precizate prin tema vor putea fi liber interpretate de candidati.

Se cere:

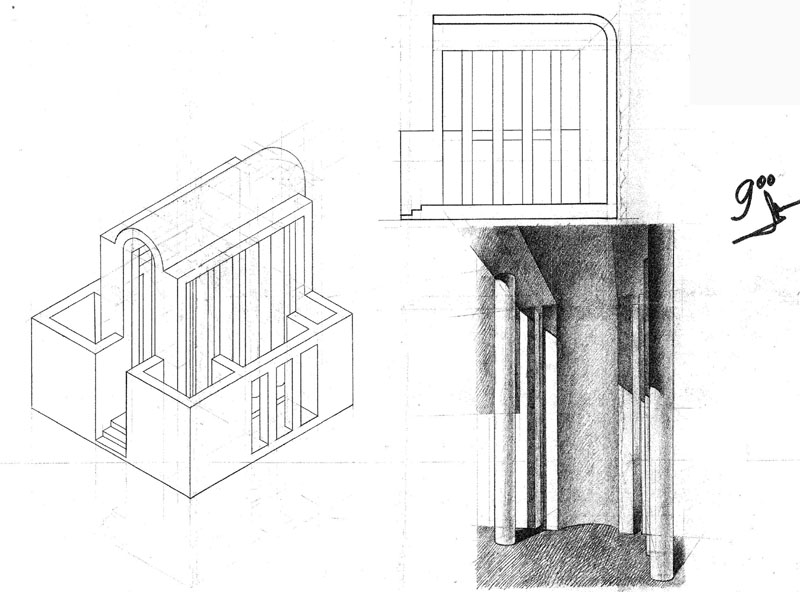

1. sectiune longitudinala 1-1, conform indicatiei din plan;
2. perspectiva axonometrica izometrica, conform axelor precizate prin tema;
3. reprezentare perspectiva a spatiului interior dupa directia marcata in plan (B) - valorata (umbre). Se va privi de la o cota egala cu circa 1/4 din inaltimea spatiului central masurata de la suprafata orizontala.

Se precizeaza:

1. piesele desenate de punctele 1 si 2 vor avea aceeasi unitate de masura cu cea a planului prezentat in tema;
2. toate piesele vor fi desenate in creion (grafit) pe hartia cu latura lunga asezata orizontal, avand coltul cu eticheta in dreapta sus, iar dispunerea pieselor desenate in plansa ramane la alegerea candidatilor.

Lucrare de concurs

FACULTATEA DE URBANISM

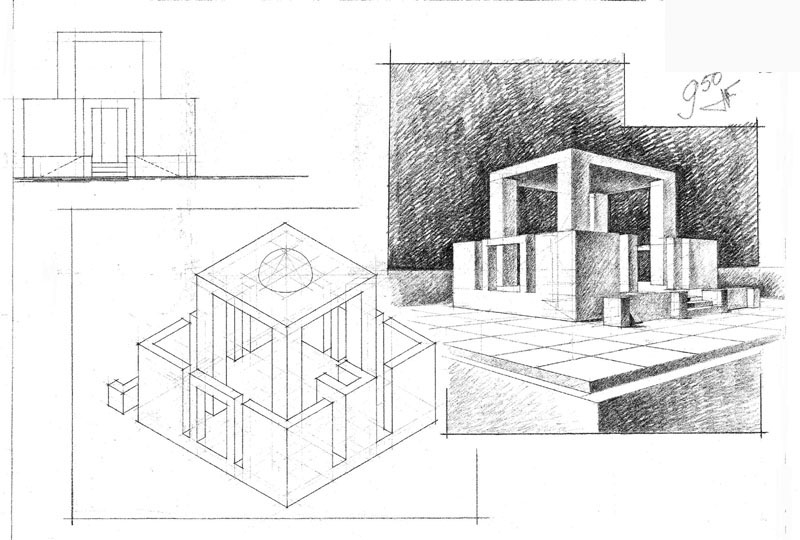

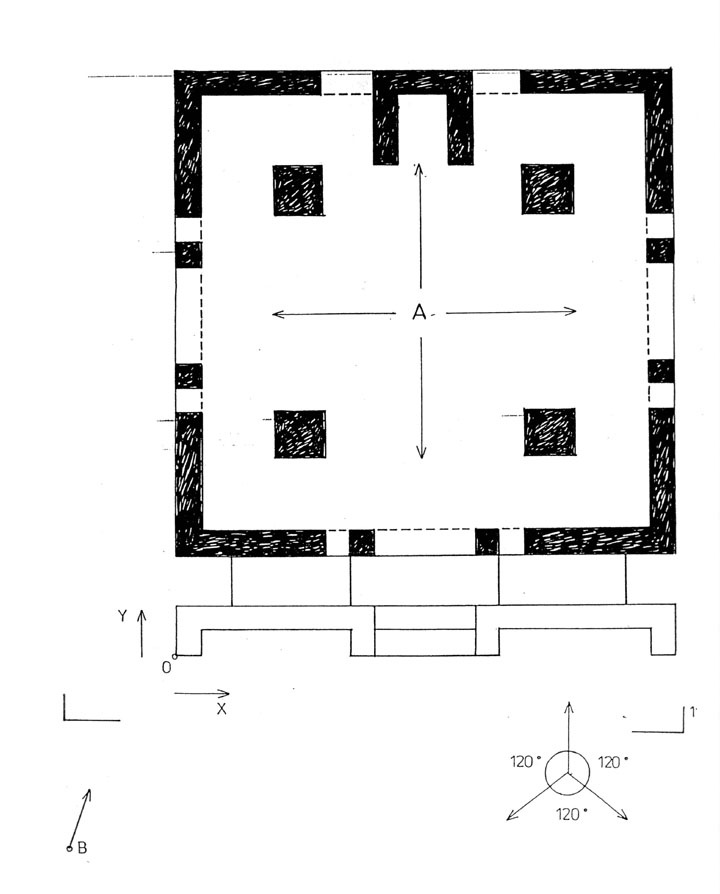

Se da planul unei machete din ipsos asezate pe o suprafata orizontala, reprezentand o constructie cu mai multe spatii. Singurul spatiu acoperit este cel central, marcat in plan cu (A). Grosimea acoperirii va fi egala cu grosimea peretilor. Inaltimea elementelor verticale (pereti, stalpi, coloane) precum si modul de acoperire a spatiului central vor fi propuse de catre candidat.

Elementele care nu au fost precizate prin tema vor putea fi liber interpretate de candidati.

Se cere:

1. o elevatie 1-1 (fatada in proiectie ortogonala) conform indicatiei din plan;
2. perspectiva axonometrica izometrica, conform axelor precizate prin tema;
3. perspectiva exterioara a ansamblului vazuta din directia marcata in plan (B) - valorata (umbre). Se va privi de la o cota egala cu circa 1/4 din inaltimea spatiului central masurata de la suprafata orizontala.

Se precizeaza:

1. piesele desenate de punctele 1 si 2 vor avea aceeasi unitate de masura cu cea a planului prezentat in tema;
2. toate piesele vor fi desenate in creion (grafit) pe hartia cu latura lunga asezata orizontal, avand coltul cu eticheta in dreapta sus, iar dispunerea pieselor desenate in plansa ramane la alegerea candidatilor.

Lucrare de concurs
